大町ダムのしくみ

大町ダム管理所は、大町ダムを管理するための中枢的な役割をする建物です。日常のダムの維持管理・点検補修作業をはじめ、洪水時、渇水時には雨や水位に関する情報を把握し、ダムの操作や情報提供のための機器が備えられています。

深さにより温度や汚れ度合が異なるダム湖の水を、用途に応じて様々な深さから取り込める設備です。巻上装置でゲートを開け閉めし、取り込む水の位置を調節しています。

このゲートは、大雨などでダムに流れ込む水の量がとても多く、ダムから水があふれそうなときに動かす非常用のゲートです。放流の際、河川で氾濫が生じる恐れがあるため、自治体などの避難情報に従って行動してください。

このゲートは、主に大雨などでダム湖にたくさんの水が流れ込んだ時に動かします。ダム湖に貯められる量を調節しながら、水を下流へと流すためのゲートです。

利水のための放流や、洪水調節の時に利用するゲートです。
選択取水設備から取り込んだ水をここから放流します。

このゲートは、コンジットゲート（常用洪水吐）が故障したときや点検するときに使う予備のゲートです。

ダム内部にある通路で、主に放流設備の操作や、点検時に使用します。この中に、電気や計器類のたくさんのケーブル等が設置されています。また、岩盤等からの漏水を集める役目もしています。
ダム内部見学開催時には、入ることができます。

大町ダムの下流放流水を利用し発電を行っています。
最大13,200kWの電気をつくることができます。

湖面や湖岸部を管理するための巡視船や作業船を格納しています。
また、船を運ぶためのインクライン（斜面に設置されたレール状の台車）も設置されています。

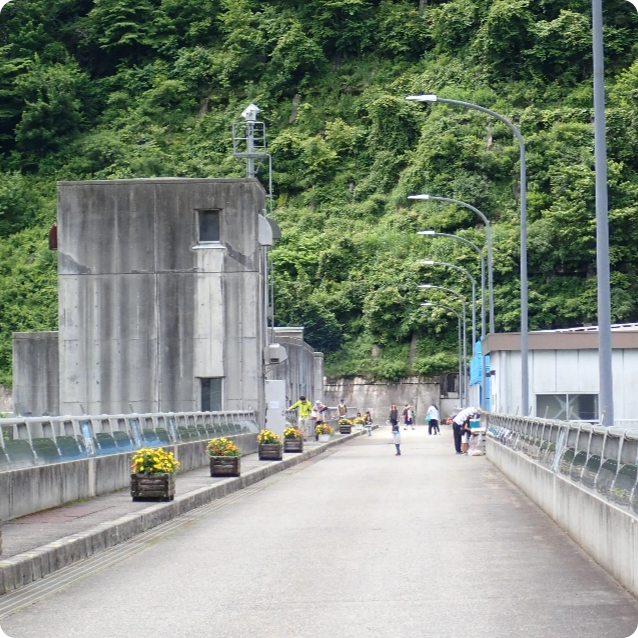

ダムを管理するための通路で、ダム湖や下流の状況を監視しています。

このゲートは、大雨などでダムに流れ込む水の量がとても多く、ダムから水があふれそうなときに動かす非常用のゲートです。放流の際、河川で氾濫が生じる恐れがあるため、自治体などの避難情報に従って行動してください。

網場(あば)と呼ばれ、流木やゴミ等から、放流設備や選択取水設備を保護するためのものです。オレンジ色のフロートの下に深さ1.5mの網が下がっています。
