みなと橋(自治体管理):修繕【桁補強】





■位置図

■概要

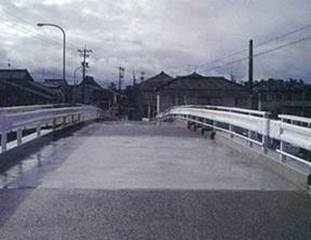

■全景






所在地   石川県金沢市

橋 長   73.9m

完成年   1966年(昭和41年)

路 線   1級幹線74号大野線

橋 齢   48年(H25時点)
















■損傷状況





  ・桁端部や支承部などに雨水がたまりやすい箇所に損傷が確認されました。















桁の腐食状況(支承部周辺)

支承の腐食状況(橋台部)















■対策





  ・平成17年度から3年かけ、支承部周辺の床版と主桁を撤去、補強桁を設置し、コンクリート打設により桁

の連携を行い、平成20年に完了しました。

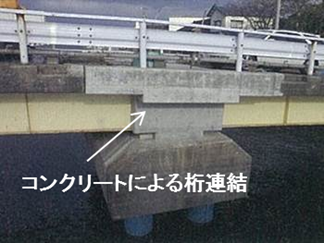

対策完了後
