玉川スーパー暗渠砂防堰堤 【砂防堰堤とは】

■自然の猛威を治め、飯豊の自然と調和する。
災害防止をより効果的に行うために、情報通信基盤の整備を行っています。
玉川スーパー暗渠砂防堰堤写真  飯豊連峰飯豊山に源を発し、山形県小国町南部を北流しながら新潟県境付近で荒川に合流する玉川。過去幾度となく土砂災害を受けてきたこの流域は、その広い部分が国立公園という、豊かな自然が残る地域でもあります。
この堰堤をつくるにあたっては、洪水で流れ出る有害な土砂をせき止める安全性だけでなく、環境への配慮、景観との調和といった課題に真摯に向き合いました。
自然の脅威を治めつつ、自然のやさしさに共鳴する・・・
そんな、これからの土木施設に求められるひとつのかたちが、玉川スーパー暗渠砂防堰堤です。
■玉川スーパー暗渠砂防堰堤の特徴
  • 玉川スーパー暗渠砂防堰堤は「玉川砂防林計画」の基幹施設で、半径5.0mのスーパー暗渠を4門設置しています。
  • 「玉川砂防林計画」は小国町の背後地計画との整合も考えられており、小国町の地域活性化に貢献することも期待されています。
  • 玉川スーパー砂防堰堤は全国で2例目となる大変珍しい土木施設であるため、地域観光の新しいランドマークとして利用されることも考えられます。
  • 通常の砂防堰堤と比べて上流側の勾配を急に、下流側の勾配を緩くすることでコンクリートの必要量を抑え、建設コストの縮減にも配慮しています。
  • 堰堤の天端は幅4mの通路となっており、左右岸の通行も可能です。
■工事の概要
工事着手年度 平成9年度
工事完成年度 平成12年度
総事業費 1,440百万円

位置図
位置図
詳細位置図
玉川スーパー暗渠砂防堰堤の土砂調節機能
中・小洪水時
減水時
■主要諸元
堰堤高 堤頂長 立積 計画対象流量 調節量
H=12.0m L=194.0m V=14,310㎥ Q=770㎥/S 100,600㎥
 ■玉川スーパー暗渠砂防堰堤(玉川砂防林)パンフレットはこちら(PDF:1.6MB)

管内の砂防堰堤

新発田市
板山川砂防ダム
■鋼製砂防堰堤
板山川砂防堰堤

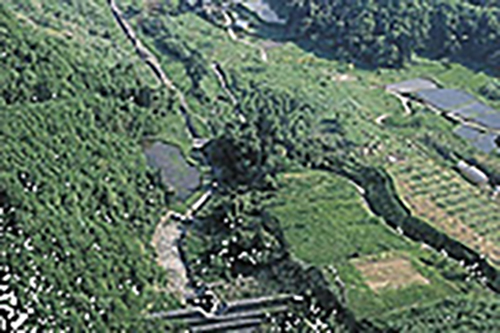

伊勢沢砂防ダム
■格子枠砂防堰堤
伊勢沢砂防堰堤
伊勢沢砂防ダム
伊勢沢砂防堰堤
胎内市(旧黒川村)

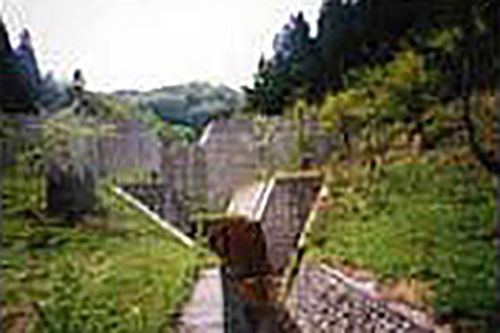

鼓岡砂防ダム
■重力式砂防堰堤
鼓岡砂防堰堤

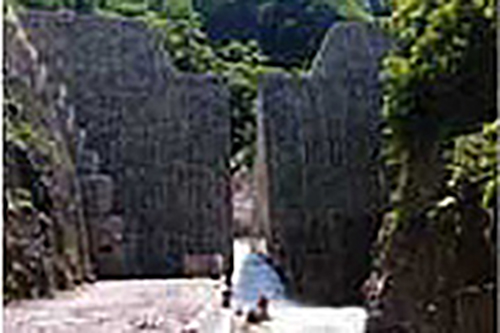

姫子砂防ダム
■スリット型砂防堰堤
姫子砂防堰堤
沢ノ入沢砂防堰堤
■セル構造
沢ノ入沢砂防堰堤
関川村
大暗渠砂防堰堤
■大暗渠砂防堰堤
女川第4号砂防堰堤
吹ノ沢砂防ダム
■既設砂防堰堤のスリット化
吹ノ沢砂防堰堤
ダブルウォール
■ダブルウォール
家ノ前沢砂防堰堤
小国町
玉川スーパー暗渠砂防堰堤
■スーパー暗渠砂防堰堤
玉川スーパー暗渠砂防堰堤

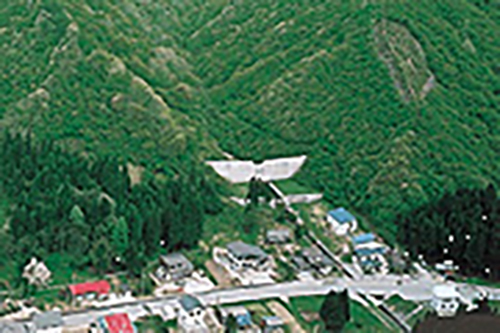

七助沢砂防堰堤
七助沢砂防堰堤

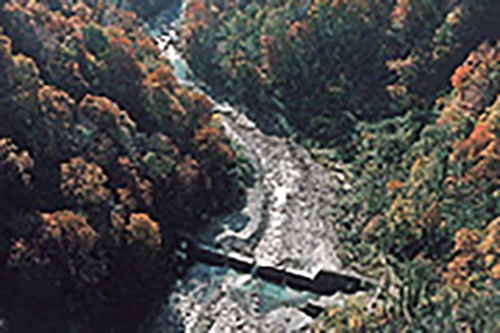

玉川第2号砂防堰堤
玉川第2号砂防堰堤
